Filter-Tanksysteme
Filter-Tanksysteme
Durch unsere jahrelange Erfahrung mit der Thematik von Luft in Öl zeigte sich, dass insbesondere das Zusammenspiel zwischen Filter und Tank eine entscheidende Rolle im Luftabscheideverhalten des Systems spielt.

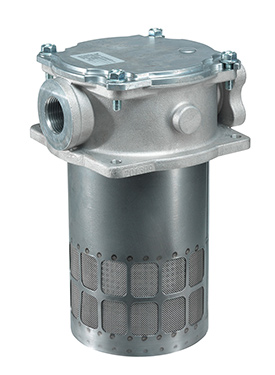

Die Intank-Produkte für mobile Arbeitsmaschinen der RT Filtertechnik GmbH sind grundsätzlich so ausgerüstet, dass eine mechanische Vorabscheidung der Luftblasen im Tank begünstigt wird bzw. schon am Filterkonzept erfolgt. Physikalisch werden kleine Luftblasen an dem patentrechtlich geschützten Einlaufrohr dazu gezwungen möglichst große Blasen auszubilden, die besser abgeschieden werden können.
Aufgrund des großen Ausströmquerschnitts des Filters strömt das Öl zudem langsamer aus dem Filter und die Luftblasen haben mehr Zeit aufzusteigen. Das spezielle Design des Filters sorgt außerdem für ein gleichmäßiges und ruhiges Ausströmen des Öls und verhindert somit, dass neue Luft durch Plätschern im Tank in die Flüssigkeit gelangt.
Durch gezielte Entwicklung sind die optimalen Parameter von Strömungsgeschwindigkeit und Strömungsverhalten ermittelt worden, die eine Entgasung des hydraulischen Systems begünstigen. Zudem gibt es Lösungen, die im Tank direkt von unten angeströmt werden, bei denen nahezu keine Umlenkung der Ölsäule erfolgt, was für Entgasungsprozesse dienlich ist.
Die innovativen Hydraulikfilter sorgen für ein erstklassiges Luftabscheidevermögen. Wirkungsgradverluste, Kavitation, Ölalterung und Steuerungsprobleme werden somit deutlich verringert. Unter Verwendung dieser speziellen Filter ist es sogar möglich, bei gleichen Anforderungen und Luftabscheideverhalten den Tank deutlich kleiner zu bauen.
Die folgende Grafik zeigt ein Beispiel einer Simulation in drei Varianten. Im ersten Fall (1) ist ein herkömmlicher Filter verbaut und die Oberfläche ist stark bewegt (plätschert). Im mittleren Fall (2) mit einem optimierten Filter von RT ist die Oberfläche hingegen ganz ruhig. Selbst in einem kleineren Tank (3) bewegt sich die Oberfläche nur wenig. Reale Messungen zeigten später, dass das Luftabscheideverhalten, selbst im kleineren Tank noch besser ist, als im ersten Fall mit einem herkömmlichen Filter.
Sprechen Sie uns doch gerne zu diesem Thema an, wir werden das beste Konzept für Ihre Anwendung zusammenstellen.
Diese Intanksysteme können natürlich auch in stationären hydraulischen Systemen betrieben werden. Jedoch können wir als Systemlieferant hier eine Alternative anbieten, die bei konstanten Volumenströmen und bei entschärften Bauraumverhältnissen eine Entgasung Ihres Systems ermöglicht, den RT- Blasenabscheider. Die Produktfamilie der Blasenabscheider funktioniert auf dem physikalischen Prinzip des Hydrozyklons und hat einen optimalen Arbeitspunkt bei einem konstanten Volumenstrom. Hierbei können Tanks von wenigen Litern bis zu mehreren hundert Litern zuverlässig im Nebenstrom gepflegt werden.
